În calitate de furnizor de miezuri de tambur de ferită, întâmpin adesea întrebări cu privire la conductibilitatea termică a acestor componente esențiale. În această postare pe blog, voi aprofunda conceptul de conductivitate termică, semnificația acestuia pentru miezurile tamburului de ferită și modul în care influențează performanțele acestora în diferite aplicații.
Înțelegerea conductibilității termice
Conductivitatea termică este o proprietate fundamentală a materialelor care descrie capacitatea lor de a conduce căldura. Este definită ca cantitatea de căldură care poate fi transferată printr-o unitate de suprafață a unui material pe unitate de timp, cu un gradient de temperatură de un grad pe unitate de lungime. În termeni mai simpli, măsoară cât de bine un material poate transfera căldură dintr-o regiune mai caldă într-una mai rece.
Unitatea SI pentru conductivitatea termică este wați pe metru-kelvin (W/(m·K)). O valoare ridicată a conductibilității termice indică faptul că un material poate conduce căldura eficient, în timp ce o valoare scăzută înseamnă că este un conducător slab de căldură și poate acționa ca un izolator.
Conductibilitatea termică a miezurilor tamburului de ferită
Ferita este un material ceramic compus în principal din oxid de fier (Fe₂O₃) amestecat cu alți oxizi metalici, cum ar fi mangan, zinc, nichel sau magneziu. Conductivitatea termică a materialelor ferite poate varia în funcție de compoziția, densitatea și procesul de fabricație a acestora.
De obicei, conductivitatea termică a materialelor ferite variază de la aproximativ 2 până la 8 W/(m·K). Acest lucru este relativ scăzut în comparație cu metalele, care au conductivități termice mult mai mari (de exemplu, cuprul are o conductivitate termică de aproximativ 400 W/(m·K)). Conductivitatea termică scăzută a feritei se datorează naturii sale ceramice, care constă dintr-o rețea de atomi ținuți împreună prin legături covalente și ionice care restricționează mișcarea electronilor purtători de căldură.
Pentru miezurile tamburului de ferită, conductivitatea termică joacă un rol crucial în determinarea capacității lor de a disipa căldura generată în timpul funcționării. Când un curent electric trece printr-o bobină înfășurată în jurul unui miez de tambur de ferită, acesta creează un câmp magnetic, iar o parte din energia electrică este convertită în căldură din cauza pierderilor de rezistență în bobină și a pierderilor de miez în materialul de ferită. Dacă căldura nu este disipată eficient, poate duce la creșterea temperaturii miezului, ceea ce poate duce la o scădere a proprietăților sale magnetice și poate deteriora componenta.
Factori care afectează conductivitatea termică a miezurilor tamburului de ferită
Mai mulți factori pot influența conductivitatea termică a miezurilor tamburului de ferită:
- Compoziţie: Tipul și proporția de oxizi metalici din materialul ferită poate afecta conductivitatea termică a acestuia. De exemplu, feritele de nichel-zinc (NiZn) au în general o conductivitate termică mai mare decât feritele de mangan-zinc (MnZn) datorită structurilor cristaline și aranjamentelor atomice diferite ale celor două materiale.
- Densitate: Un material ferită cu densitate mai mare are de obicei o conductivitate termică mai mare, deoarece există mai mulți atomi pe unitate de volum, ceea ce permite un transfer de căldură mai eficient prin vibrațiile rețelei.
- Porozitate: Prezența porilor sau golurilor în materialul ferită poate reduce conductivitatea termică a acestuia prin împiedicarea fluxului de căldură. Porozitatea poate fi influențată de procesul de fabricație, cum ar fi temperatura și timpul de sinterizare.
- Temperatură: Conductivitatea termică a materialelor ferite scade în general odată cu creșterea temperaturii. Acest lucru se datorează faptului că la temperaturi mai ridicate, vibrațiile rețelei devin mai haotice, ceea ce împiedică transferul de căldură prin material.
Importanța conductibilității termice în aplicații
Conductivitatea termică a miezurilor tamburului de ferită este deosebit de importantă în aplicațiile în care sunt implicate niveluri mari de putere sau frecvențe de operare ridicate. Câteva exemple includ:
- Electronică de putere: În surse de alimentare, transformatoare și inductori, miezurile tamburului de ferită sunt folosite pentru a stoca și transfera energie electrică. Aplicațiile de mare putere generează cantități semnificative de căldură, iar disiparea eficientă a căldurii este esențială pentru a menține performanța și fiabilitatea acestor componente. Miezurile cu conductivitate termică mai mare pot ajuta la reducerea temperaturii de funcționare și la prelungirea duratei de viață a dispozitivelor.
- Aplicații RF și microunde: În circuitele cu frecvență radio (RF) și cu microunde, miezurile tamburului de ferită sunt utilizate în filtre, oscilatoare și rețele de potrivire a impedanței. La frecvențe înalte, pierderile de miez pot fi semnificative, ducând la generarea de căldură. Un miez cu conductivitate termică bună poate ajuta la minimizarea creșterii temperaturii și la îmbunătățirea performanței electrice a circuitului.
- Electronică Auto: În aplicațiile auto, miezurile tamburului de ferită sunt utilizate în sistemele de aprindere, servodirecție și unități de control al motorului. Aceste componente sunt expuse la condiții de mediu dure, inclusiv la temperaturi ridicate și vibrații. Un miez cu conductivitate termică ridicată poate ajuta la asigurarea funcționării fiabile în aceste condiții dificile.
Miezurile noastre de ferită și conductivitate termică
În calitate de furnizor de miezuri de tambur de ferită, înțelegem importanța conductibilității termice în asigurarea performanței și fiabilității produselor noastre. Oferim o gamă largă de miezuri de tambur de ferită cu diferite compoziții și specificații pentru a satisface nevoile diverse ale clienților noștri.
Miezurile noastre de ferită NiZn, cum ar fiClip On Ferită Choke, sunt cunoscute pentru conductivitatea lor termică relativ ridicată, făcându-le potrivite pentru aplicații de înaltă frecvență în care disiparea căldurii este critică. NoastreBară cu tije de ferităprodusele oferă, de asemenea, proprietăți termice bune, oferind un transfer eficient de căldură în diverse aplicații magnetice.

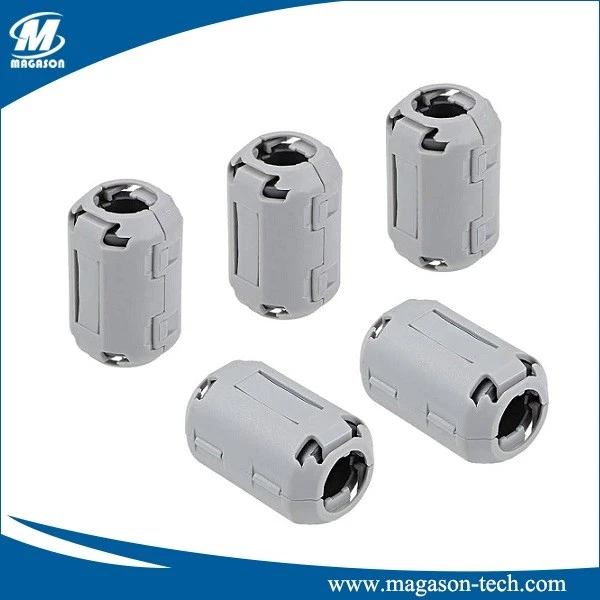

În plus, oferim șiFiltru EMI cu miez de ferităsoluții care sunt concepute pentru a reduce interferența electromagnetică (EMI) menținând în același timp o bună conductivitate termică. Aceste filtre sunt utilizate pe scară largă în dispozitivele electronice pentru a asigura conformitatea cu standardele de compatibilitate electromagnetică (EMC).
Contactați-ne pentru nevoile dvs. de miez de tambur de ferită
Dacă sunteți în căutarea unor miezuri de tambur de ferită de înaltă calitate, cu o conductivitate termică excelentă, suntem aici pentru a vă ajuta. Echipa noastră de experți vă poate oferi informații tehnice detaliate și îndrumări pentru a selecta miezul potrivit pentru aplicația dumneavoastră specifică. Indiferent dacă aveți nevoie de un produs standard sau de o soluție personalizată, avem expertiza și resursele necesare pentru a vă satisface cerințele.
Contactați-ne astăzi pentru a discuta nevoile dvs. de ferită pentru miezul tamburului și pentru a începe o negociere de achiziție. Așteptăm cu nerăbdare să lucrăm cu dumneavoastră pentru a oferi cele mai bune soluții magnetice pentru afacerea dumneavoastră.
Referințe
- „Manualul materialelor magnetice”, volumul 17, editat de KHJ Buschow.
- „Proiectarea și aplicarea miezului de ferită”, de John C. Clayton.
- „Conductibilitatea termică a materialelor: elemente fundamentale și aplicații”, de Terry M. Tritt.
