În calitate de furnizor de încredere de miez de ferită NiZn, întâmpin adesea întrebări cu privire la conductivitatea termică a miezurilor de ferită NiZn. Această proprietate este crucială pentru multe aplicații în care disiparea căldurii este o problemă, deoarece afectează performanța și fiabilitatea dispozitivelor electronice. În acest blog, voi aprofunda ce este conductivitatea termică, de ce este importantă pentru nucleele de ferită NiZn și factorii care o influențează.
Să începem prin a înțelege conceptul de conductivitate termică. Conductivitatea termică este o măsură a capacității unui material de a conduce căldura. Este definită ca cantitatea de căldură (în wați) transferată printr-o unitate de suprafață (în metri pătrați) a unui material pe unitate de grosime (în metri) pe unitate de diferență de temperatură (în Kelvin) pe material. În termeni mai simpli, vă spune cât de bine poate un material să transporte căldura dintr-o zonă fierbinte într-o zonă rece.
Pentru miezurile de ferită NiZn, conductivitatea termică este importantă, deoarece aceste miezuri sunt utilizate în diferite componente electronice, cum ar fi transformatoare, inductori șiFiltru EMI cu miez de ferită. În timpul funcționării, aceste componente generează căldură din cauza pierderilor electrice. Dacă căldura nu este disipată eficient, temperatura miezului poate crește semnificativ. Temperaturile ridicate pot degrada proprietățile magnetice ale miezului de ferită, ducând la o performanță redusă și chiar la o defecțiune prematură a dispozitivului electronic.
Conductivitatea termică a nucleelor de ferită NiZn variază de obicei de la aproximativ 1 până la 3 wați pe metru Kelvin (W/m·K). Acest interval este relativ scăzut în comparație cu unele materiale foarte conductoare, cum ar fi metalele (de exemplu, cuprul are o conductivitate termică de aproximativ 400 W/m·K). Cu toate acestea, în comparație cu alte materiale sau polimeri izolatori, conductivitatea termică a miezurilor de ferită NiZn este suficientă pentru multe aplicații.
Mai mulți factori influențează conductivitatea termică a miezurilor de ferită NiZn. Unul dintre factorii principali este compoziția chimică a feritei. Feritele NiZn sunt compuse din oxizi de nichel (Ni), zinc (Zn) și fier (Fe), iar micile variații ale proporțiilor relative ale acestor elemente pot avea un impact semnificativ asupra conductivității termice. De exemplu, adăugarea anumitor dopanți sau impurități poate crește sau scădea conductivitatea termică, în funcție de modul în care aceștia interacționează cu rețeaua cristalină a feritei.
Microstructura nucleului de ferită NiZn joacă, de asemenea, un rol crucial. Un miez de ferită bine sinterizat cu o microstructură densă și uniformă are în general o conductivitate termică mai bună decât un miez cu o structură poroasă sau neuniformă. În timpul procesului de fabricație, factori precum temperatura de sinterizare, timpul și atmosfera pot afecta microstructura și, în consecință, conductivitatea termică a miezului.
Un alt factor important este temperatura de funcționare. În general, conductivitatea termică a miezurilor de ferită NiZn scade odată cu creșterea temperaturii. Acest lucru se datorează faptului că la temperaturi mai ridicate, vibrațiile rețelei din materialul ferit devin mai intense, ceea ce poate împrăștia fononii purtători de căldură (vibrații rețelei cuantificate) și poate reduce eficiența transferului de căldură.
În aplicațiile practice, conductivitatea termică a miezurilor de ferită NiZn este adesea luată în considerare împreună cu alte tehnici de management termic. De exemplu, în aplicațiile de mare putere, pot fi utilizate radiatoare sau ventilatoare de răcire pentru a îmbunătăți disiparea generală a căldurii a dispozitivului electronic. Combinația dintre conductibilitatea termică inerentă a miezului de ferită și metodele de răcire externă ajută la menținerea temperaturii centrale într-un interval acceptabil și asigură funcționarea stabilă a dispozitivului.
Să aruncăm o privire la câteva aplicații specifice în care conductivitatea termică a miezurilor de ferită NiZn este de o importanță deosebită. ÎnClip On Ferită Chokeaplicații, aceste șocuri sunt utilizate pentru a suprima interferența electromagnetică (EMI) în circuitele electronice. Când curentul trece prin șoke, o parte de putere este disipată sub formă de căldură din cauza rezistenței înfășurării și a pierderilor magnetice din miezul de ferită. Dacă conductivitatea termică a miezului de ferită este scăzută, este posibil ca căldura să nu fie disipată suficient de repede, ceea ce duce la o creștere a temperaturii șoculului. Acest lucru poate afecta nu numai performanța șoculului în suprimarea EMI, ci și poate deteriora componentele din jur.

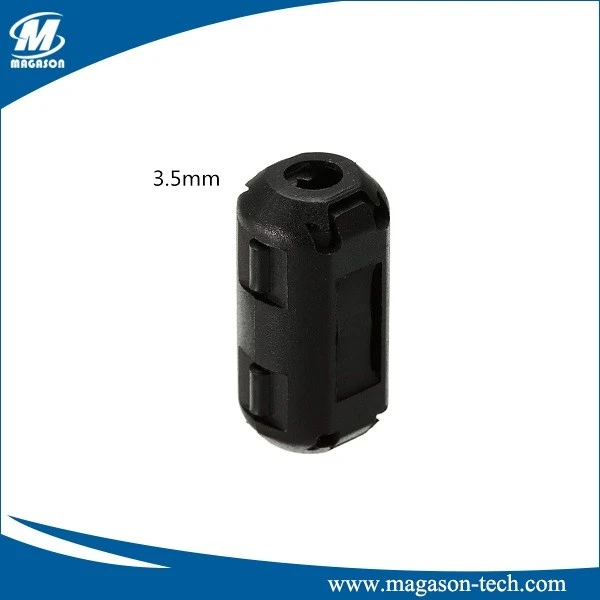

În mod similar, înMiez de ferită pe cablul de antenăaplicații, miezul de ferită este utilizat pentru a reduce zgomotul în modul comun de pe cablul antenei. Dacă miezul se supraîncălzește din cauza conductibilității termice slabe, poate introduce pierderi suplimentare și poate degrada raportul semnal-zgomot al sistemului de antenă.
În calitate de furnizor de miez de ferită NiZn, ne angajăm să oferim produse de înaltă calitate, cu o conductivitate termică constantă și fiabilă. Procesul nostru de fabricație este controlat cu atenție pentru a ne asigura că compoziția chimică și microstructura miezurilor de ferită îndeplinesc cele mai stricte standarde de calitate. De asemenea, oferim soluții personalizate pentru a satisface cerințele specifice de management termic ale diferitelor aplicații. Indiferent dacă aveți nevoie de un miez de ferită cu conductivitate termică ridicată pentru o aplicație de mare putere sau de un miez cu o combinație specifică de proprietăți magnetice și termice, putem colabora cu dvs. pentru a dezvolta soluția potrivită.
Dacă sunteți în căutarea unui furnizor de încredere de miez de ferită NiZn, am fi încântați să discutăm despre cerințele dumneavoastră. Echipa noastră cu experiență vă poate oferi informații tehnice detaliate, mostre și cotații de preț. Credem că, înțelegându-vă nevoile și lucrând îndeaproape cu dvs., vă putem oferi cele mai bune soluții posibile de miez de ferită NiZn pentru aplicațiile dumneavoastră electronice. Contactați-ne astăzi pentru a începe conversația și pentru a explora modul în care produsele noastre pot satisface nevoile dumneavoastră specifice.
Referințe
- C. Kittel, „Introducere în fizica stării solide”, John Wiley & Sons, Inc.
- FE Luborsky, „Amorphous Metallic Alloys”, Butterworths, Londra.
- EC Snelling, „Feritele moi: proprietăți și aplicații”, ISBN 0750621602.
