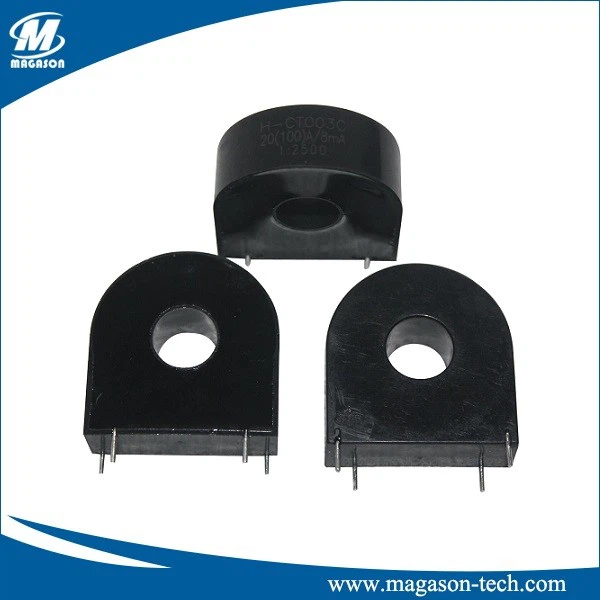

Minitransformatoarele de curent sunt cele mai populare dintre gamele de transformatoare de curent. Tensiunea de ieșire ridicată, cuplată cu liniaritatea excelentă, fac din PCB CT o soluție ideală la preț redus, utilizată pe scară largă în încărcătoarele EV (16A, 32A). Minitransformatoarele de curent de 50/60 Hz cu cost redus sunt proiectate pe nuclee de calitate superioară, oferind liniaritate excelentă, saturație ridicată și tensiune de ieșire ridicată. Această gamă cuprinzătoare de TC cu raport de 2000:1 este disponibilă cu valori nominale curente de la 1A la 60 A în pachete de montare PCB complet încapsulate. Aplicațiile includ contor inteligent, încărcare EV, detectarea defecțiunilor la pământ, aparate electrice și detectarea curentului de sarcină. Nivelul ridicat de saturație al nucleelor face ca această serie să fie potrivită pentru comutarea circuitelor de control în condiții de suprasarcină.
Caracteristici:
1. Profil redus, dimensiune compactă, încapsulat cu rășină epoxidică, complet închis.
2. Tip de montare PCB, ușor de fixat și instalat.
3. gamă largă de liniaritate pentru curentul de ieșire și eroare scăzută de defazare.
4. Specificațiile clientului sunt disponibile.
5. Folosit în universal și să fie în bună interschimbabilitate.
6. Cost redus. Profil redus pentru montarea PCB
7. Precizie ridicată, gamă liniară largă, eroare redusă de defazare
8. Carcasă și umplutură rezistente la arsuri
Specificații
- Clasa de precizie: 0.1
- Rezistenta dielectrica: 2500V/min
- Rezistență dielectrică: 1000M Ohmi @ 500 VDC
- Frecvența de lucru 50-400Hz
- Temperatura ambiantă: -25grade~+85grade
- Conform RoHS
- Omologat CE
- Specificațiile clientului sunt disponibile
| A | B | C | D | E | F | G | H | I | |
| CT021 | 19.4 | 8.2 | 19.5 | 5.5 | 12.7 | N/A | N/A | 1.0 | 3.0 |
| CT022 | 23.5 | 11.0 | 25.0 | 6.7 | 15.24 | 19.0 | 9.5 | 1.0 | 3.0 |
| CT023 | 26.0 | 17.0 | 28.0 | 9.0 | 15.24 | 19.0 | 15.5 | 1.0 | 3.0 |
| CT024 | 26.0 | 17.0 | 28.0 | 9.0 | 15.24 | 33.02 | 12.7 | 1.0 | 3.0 |
| ... | ... |
- Curentul primar continuu maxim 4 × curent nominal
- Temperatura de depozitare: -45 grade până la +85 grade
- Temperatura de funcționare pentru uz general și nichel: -40 grade până la +85 grade
- Frecvență înaltă a temperaturii de funcționare: -40 grade până la +65 grade
- Marcare: Numărul piesei și codul datei
- Notă: Toate specificațiile pot fi modificate fără notificare
Aplicație
- Contor electronic de energie, traductor de putere, contor de putere de precizie și alte dispozitive de monitorizare a puterii și energiei;
- Circuitul de protecție la supracurent al motorului și al altor aparate electrice.
