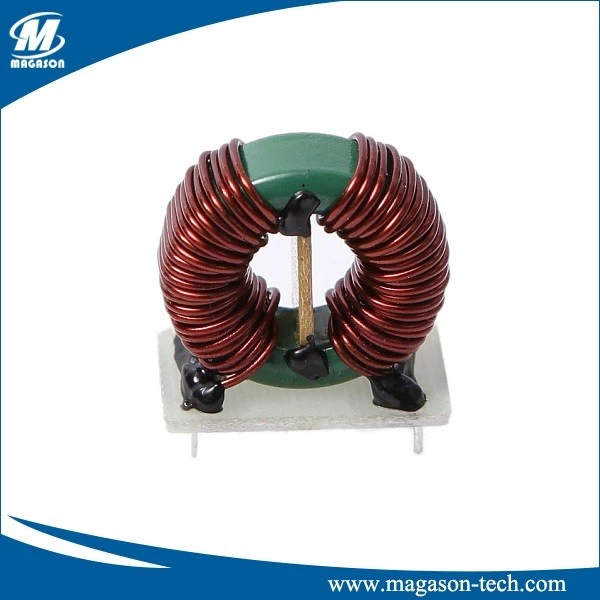

Un inductor de șoc, cunoscut și sub numele de șoc de mod comun sau filtru de mod comun, este o componentă esențială utilizată în electronică pentru a suprima interferența electromagnetică (EMI) și interferența de radiofrecvență (RFI).
Materialul de bază al inductorului de șoc menține înfășurările cuplate împreună. Spre deosebire de aceasta, bobinele unice sau inductoarele cu o singură înfășurare au doar o singură înfășurare pe un singur miez. Aceasta este o diagramă care arată diferența de impedanță în modul comun. Evident, inductorul de sufocare ar avea impedanțe în mod comun pentru a suprima zgomotul nedorit în modul comun. Pentru o aplicație de comunicație sau semnal, ar fi benefic să existe o suprimare a zgomotului diferențial foarte scăzut pe inductorul de șoc. Fiecare inductor de sufocare va avea, de asemenea, o impedanță în mod diferențial. Este important ca suprimarea diferenţială să nu fie la frecvenţa semnalului transmis, pentru a nu distorsiona semnalul.
Curentul care trece prin șocul de mod comun produce un câmp magnetic în jurul acestuia, a cărui putere depinde de valoarea curentului care trece prin. Fluxul acestui câmp magnetic ar fi numărul de cercuri concentrice perpendiculare pe direcția curentului. Liniile de flux formează bucle complete în jurul bobinei. Dacă curentul prin bobină este modificat, fluxul magnetic produs se modifică și el în aceeași rată, care se leagă de bobină, inducând astfel forță electromotoare în interior. Această forță electromotoare indusă este opusă tensiunii aplicate pe bobină.
Caracteristici
• Baza solida pentru montare verticala stabila
• Spațiere fixă între pini pentru o inserare ușoară a PCB-ului
• Gamă largă de inductanță și curent
• Bobine bobinate cu un singur strat
• Capacitate mare de curent
• Aplicații excelente de suprimare a EMI
• Filtrare EMI/RFI pentru SMPS
• Panouri LCD, Calculatoare, Monitoare
• Convertoare DC-DC
• Industriile surse de alimentare pentru încărcare EV
• Industrial și electronic
• Telecom & Power
• Vehicul electric (EV)
| Numărul piesei |
Inductanţă (mH min) |
Amperi de curent RMS nominal |
DCR fiecare înfăşurare (Ohmi Max) |
Tip de scurgere (uH). |
| TRB5230-124Y | 120.0 | 1.5 | 1.15 | 900 |
| TRB5230-723Y | 72.0 | 2.6 | 0.50 | 600 |
| TRB5230-333Y | 33.0 | 4.0 | 0.124 | 450 |
| TRB5230-223Y | 22.0 | 6 | 0.117 | 180 |
| TRB5230-153Y | 15.0 | 9.0 | 0.060 | 180 |
| TRB5230-103Y | 10.0 | 15 | 0.033 | 120 |
Aplicație
1. Folosit în principal pentru comutarea sursei de alimentare, motor, aparat electrocasnic.
2. Computer personal, televizor.
3. Suprimarea zgomotului în modul comun.
4. Electronica de putere.
Echipament de testare
Avantaje:
1. OEM în funcție de cererea unică a clientului;
2. Stabilitate ridicată, sufocare în mod comun;
3. Bobina bobinată de precizie și 100% toate testate pentru a asigura calitatea;
4. Construiți pentru a confirma conformitatea cu ROHS;
5. Timp scurt de livrare și probă rapidă;
6. Mostre gratuite.
