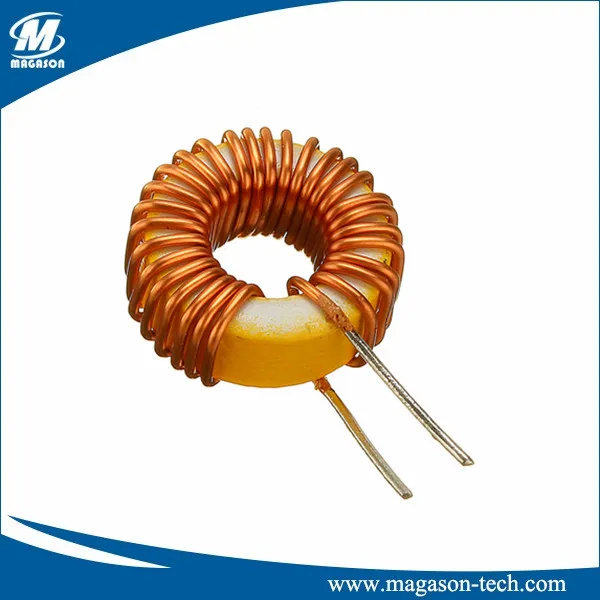

Toroid Core Inductor este numit după forma lor de tor, ceea ce înseamnă că au o formă asemănătoare unei gogoși. Aceste inductori au un miez magnetic în formă toroidală cu un fir de înfășurare specific, care este folosit pentru a bloca sau sufoca AC de frecvență mai mare (curent alternativ) și astfel permite curgerea DC (curent continuu) într-un circuit electronic. Numele inductor (choke) nu este limitat pentru fiecare caz. Este utilizat atunci când este aplicat un inductor pentru blocarea sau decuplarea frecvențelor superioare. În celălalt caz, este pur și simplu tratat ca inductor, atunci când este utilizat în circuitele reglate sau filtrele electronice.
Una dintre specialitățile noastre este Toroid Core Inductor. Este utilizat pentru aplicații care includ transformatoare de detectare a curentului, inductori de mod comun, inductori de reglare de comutare, inductori de filtru de intrare și multe altele. Aceste inductori de miez toroid oferă o valoare excelentă. Ele sunt în general mai mici ca dimensiune și costă mai puțin decât alte inductori, dar nu sacrifică calitatea în niciun fel.
Caracteristică
Util într-o varietate largă de aplicații de convertizor de putere și filtru de linie.
Gapul distribuit toroidal face mai puține scurgeri de flux magnetic.
Curentul de saturație mare.
Inductoare de putere toroidale cu capacitate mare de curent
Ideal pentru convertor DC/DC, aplicații de filtru EMI
Radiații scăzute
Pierdere redusă de miez
Adăugați -V pentru montare verticală, -H pentru montare orizontală după numărul piesei
Material
1. Aliaj de cobalt
2. Miez de pulbere de fier
3.Sendust Miez
4. Miez de ferită
5. Aliaje de nichel
6.Amorf
7. Fier de călcat alimentat
8.Fier de calcat silicon
Opțiuni
- Ambalare: în vrac este standard
- Montarea: (verticală și (H)orizontală este standard
- Inductanță: Valori opționale disponibile
| Catalog NR. | Tip | Inductanţă | Dimensiune (mm) | Frecvența de lucru | |||
| MAX | MAX | MAX | ±0.5 | ||||
| A | B | C | D | ||||
| MGS-1 | T16-26,52 | 1.0-10.0uH | 6 | 3.5 | 6 | 2.5 | 10.0-100.0KHz |
| MGS-2 | T20-26,52 | 1.0-10.0uH | 7 | 4 | 7 | 3 | 10.0-100.0KHz |
| MGS-3 | T25-26,52 | 1.0-15.0uH | 8.5 | 4.5 | 8.5 | 3.5 | 10.0-100.0KHz |
| MGS-4 | T26-26,52 | 1.0-25.0uH | 8.5 | 7 | 8.5 | 6 | 10.0-100.0KHz |
| MGS-5 | T30-26,52 | 2.0-30.0uH | 10 | 5.5 | 10 | 4.5 | 10.0-100.0KHz |
| MGS-6 | T37-26,52 | 2.0-35.0uH | 12 | 5.5 | 12 | 4.5 | 10.0-100.0KHz |
Producem și oferim inductor toroidal personalizat și standard, care îndeplinește și depășește cu experiență specificațiile. De asemenea, testăm pe deplin toate inductorul nostru toroidal fabricat la comandă, astfel încât să fii sigur că primești cele mai înalte niveluri de calitate atunci când lucrează cu echipamente specifice.
